在介入醫學快速發展的今天，造影導管作為血管診斷與治療的核心器械，其制造精度直接關系到手術的安全性與有效性。這類導管通常由多層復合材料構成，包含高分子聚合物管體、金屬編織層或繞簧結構以及起顯影定位作用的貴金屬標記環，結構極其微細，對連接工藝提出了近乎苛刻的要求。激光焊接機以其微米級的加工精度、極窄的熱影響區和非接觸式加工特性，正在成為造影導管精密制造的關鍵技術，為多材料異質結構的可靠連接提供了理想解決方案。下面來看看激光焊接技術在焊接造影導管的工藝流程。
造影導管的結構復雜性決定了其焊接工藝的特殊挑戰。導管外徑通常僅為零點幾毫米至數毫米，內層需保持光滑以保證造影劑順暢通過，中層可能為不銹鋼或鎳鈦合金編織的增強層，外層則為生物相容性優異的聚合物材料。在導管的遠端，需要牢固固定由鉑銥合金或鉭等貴金屬制成的顯影標記環，以便在X光下準確定位導管位置。這些標記環尺寸微小、壁厚極薄，傳統焊接方法極易導致熱影響區擴大，造成相鄰聚合物層熔融變形或標記環脫落失效。激光焊接能夠將能量精確聚焦于微區，實現高能量密度的局部加熱，熱影響范圍可控制在毫米級甚至更小，從而有效保護導管整體的結構完整性與功能穩定性。
激光焊接技術在焊接造影導管的工藝流程：

1.完整的激光焊接造影導管工藝流程始于精細化的焊前準備。這一階段的首要任務是根據導管的設計要求，準備各組件并進行表面處理。對于金屬標記環與導管管體的連接，需確保標記環內壁與導管外壁的配合間隙達到設計要求，間隙過大會導致焊接時熔融金屬流失，間隙過小則可能損傷導管基體。對于帶有金屬編織層的導管端部，需通過精密加工使編織絲端面平整露出，便于后續的激光點焊固定。所有待焊表面必須經過嚴格的清潔處理，去除油污、氧化層及其他污染物，因為對于植入級醫療器械而言，任何微小的污染都可能導致生物相容性問題或焊接缺陷。清潔后的組件應在受控環境中存放，避免二次污染。

2.精密定位與裝夾是保證焊接精度的決定性環節。造影導管的尺寸微小，手工操作難以滿足精度要求，必須借助高倍顯微鏡視覺系統與精密工裝協同完成。對于導管與標記環的裝配，通常采用真空吸附或柔性微夾具將導管固定在精密運動平臺上，通過視覺識別系統自動識別標記環位置并將其準確套入導管端部。在導管編織層端部的處理工藝中，需借助二十倍以上顯微鏡觀測，用聚四氟乙烯纏繞帶保護導管主體，僅露出需焊接的微小區域，確保焊接過程中熱量不會傳導至非目標部位。對于帶有繞簧結構的導管內管，焊接前還需將工件固定于芯軸工裝上，以維持導管的幾何精度并利于散熱。由于三類醫療器械尺寸小、自身散熱效果有限，工裝夾具的設計還需考慮輔助散熱功能，幫助焊接熱量快速導出。

3.焊接參數的精細設定與工藝優化是造影導管激光焊接的技術核心。根據導管材料、結構及焊接部位的不同，需對激光功率、脈沖寬度、焊接速度、離焦量及保護氣體流量等參數進行系統優化。對于金屬標記環的焊接，通常采用脈沖激光模式，通過調節脈沖能量與脈寬控制熱輸入，既要保證標記環與導管基體形成可靠的冶金結合，又要防止熱量穿透管壁損傷內層結構。對于鎳鈦合金等對熱敏感的材料，需采用波形控制技術實現能量的緩升緩降，以緩解焊接應力。焊接異種金屬材料時，如鉑銥合金標記環與不銹鋼導管體的連接，需充分考慮兩種材料熔點與熱物理性能的差異，避免因熔點相差過大導致低熔點材料過熔而高熔點材料未熔。在焊接過程中，需沿焊縫區域施加高純度惰性氣體保護，通常采用五點零純度的氬氣，通過精確控制氣體流量與噴射角度，在焊接區域形成層流保護，防止高溫熔池氧化變色，確保焊接接頭的耐腐蝕性能與生物相容性。

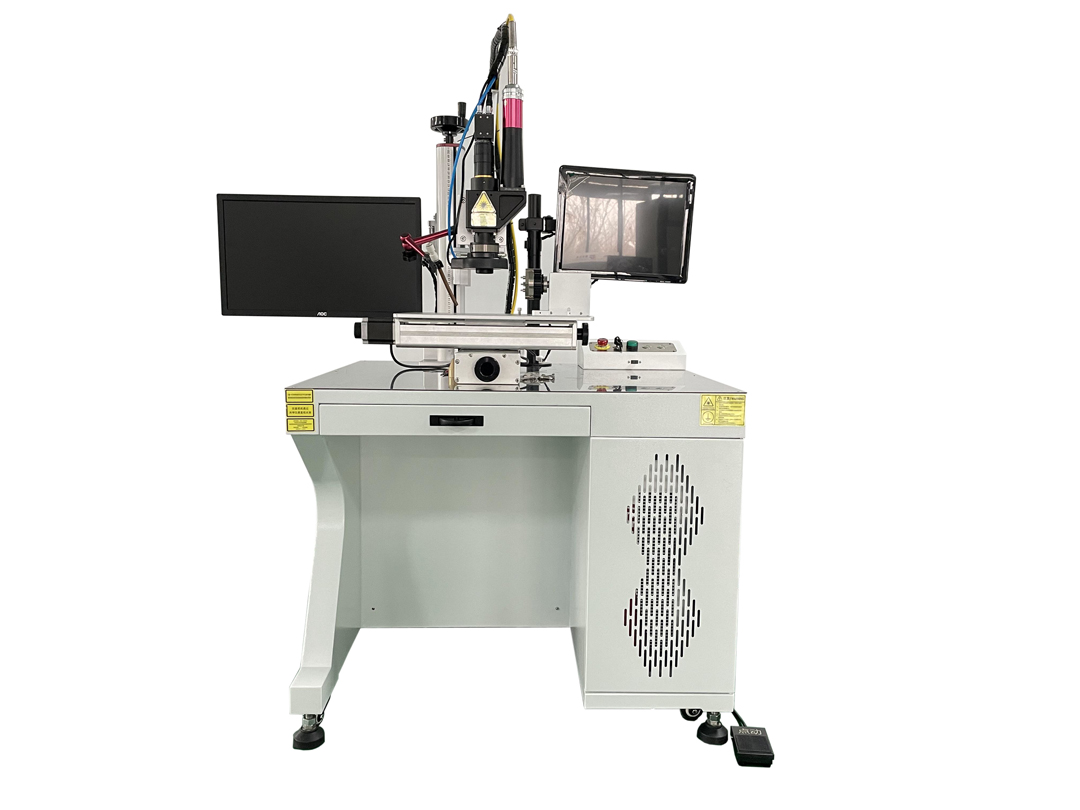

4.進入實際焊接實施階段，自動化激光焊接系統按照預設程序執行精密加工。在現代醫療器械生產線中，通常采用配備視覺引導的激光焊接工作站，通過高分辨率CCD攝像機實時監控焊接過程，自動識別焊縫位置并進行動態補償。對于導管標記環的環形焊縫，可采用旋轉焊接工藝，使導管勻速旋轉而激光頭保持固定，或者通過振鏡掃描系統實現高速圓周掃描，形成均勻一致的封閉焊縫。對于編織層端部的固定，則采用精密點焊模式，在多個位置形成微小的焊點，將編織絲牢固約束而不增加額外厚度，確保后續外層管體的裝配不受影響。整個焊接過程在潔凈室環境下進行，激光焊接的非接觸特性避免了機械應力損傷，同時無飛濺、少煙塵的工藝特點完全契合醫療器械無菌生產的要求。
5.焊后處理與質量檢測是造影導管可靠性驗證的最后關口。首先進行高倍顯微鏡外觀檢查，觀察標記環焊縫是否連續均勻、表面是否光滑，有無裂紋、飛濺或變色，同時確認周邊聚合物層無熱損傷跡象。對于導管編織層端部的焊接，需檢測焊接區域厚度是否滿足后續裝配要求，確保顯影環能夠順利套入。氣密性測試是必不可少的關鍵環節，通過加壓浸水或氦質譜檢漏等方式，驗證焊接部位在承受工作壓力時無泄漏，這對于造影導管在體內輸送造影劑的功能至關重要。力學性能測試包括拉力測試與抗彎測試，評估焊接接頭在臨床操作中可能承受的拉伸與彎曲載荷下的可靠性。對于關鍵部位的焊接，可取樣進行金相分析，通過制備截面樣品并在高倍顯微鏡下觀察焊縫熔深、熔寬及熱影響區范圍，計算深寬比以驗證焊接工藝的合理性。所有焊接過程參數及檢測結果需形成完整的工藝記錄，滿足醫療器械法規對過程可追溯性的嚴格要求。
隨著介入醫療器械向更細微、更精準方向持續演進，激光焊接技術在造影導管制造領域的應用也在不斷深化。超短脈沖激光與精密光束整形技術的引入，使得對熱敏性更高、結構更復雜的導管材料的無損焊接成為可能。多軸聯動激光加工系統配合機器視覺與人工智能算法，實現了導管焊接全流程的智能化控制與自適應優化，大幅提升了生產效率和產品一致性。激光焊接作為一種潔凈、非接觸、高精度的連接技術，其工藝特性與醫療器械制造對安全性、可靠性的極致追求高度契合，正在推動造影導管產品向更細外徑、更優操控性和更高功能集成度方向發展。
以上就是激光焊接技術在焊接造影導管的工藝流程，激光焊接技術在造影導管制造領域的應用已形成一套從組件精密處理、顯微定位裝夾、多參數協同優化到無損檢測驗證的完整工藝流程。其極致的熱輸入控制能力和微米級加工精度，精準破解了微細多材料結構可靠連接的核心技術難題，為介入醫學的發展提供了堅實的制造技術支撐。隨著新型激光光源與智能化工藝控制系統的持續進步，這一技術必將在更復雜的高端醫療器械制造中發揮不可替代的關鍵作用。
